热塑性塑料之-聚苯乙烯
浏览量：1987

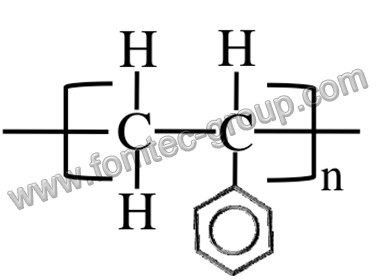

聚苯乙烯（Polystyrene，缩写PS ）是指由苯乙烯单体经自由基加聚反应合成的聚合物。

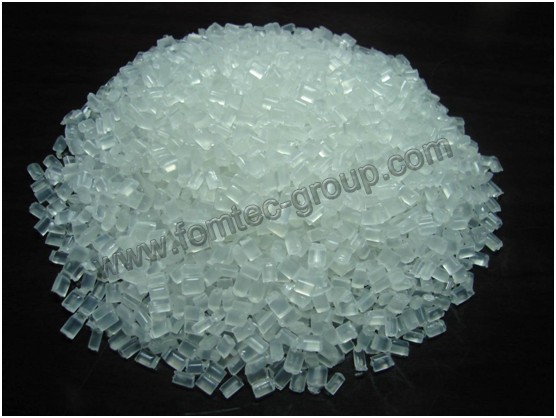

PS的性能：PS是无定型聚合物，密度在1.04g/cm3左右（稍大于水），称为标准塑料。其流动性好，吸水率低（小于0.02%），是一种易于成型加工的透明塑料。其塑件透光率达88%-91%，着色力强，硬度高。但PS塑件脆性较大，易产生内应力开裂（可用煤油浸擦来检验），耐热性较差（60-80℃），无味、无毒。
PS的应用：装饰品、照明指示牌、灯罩、文具、透明玩具、日用品、厨房用品、水杯、餐盒、镜片、冷藏库和冰箱内绝热层（发泡后）、建材、EPS包装材料等。
PS的工艺特点：PS的熔点为166℃，加工温度一般以185-220℃为宜，降解温度约为280℃，故其加工温度范围较宽。PS料在加工前，可不用干燥，由于流动性好，流动阻力小，故其注射压力可低一些。因PS比热容低，其塑件一经模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些，其塑化时间和冷却时间都较短，成型周期时间会短一些。PS塑件的光泽随模温增加会变好。带有内应力的塑件可在65-80℃水槽内浸泡1-2h，然后缓慢冷却至室温，便能消除内应力。
PS的成型工艺条件
| 项目 | 指标 |
| 干燥温度/℃ | 70-80 |
| 干燥时间/h | 2-3（一般不用干燥） |
| 模具温度/℃ | 40-60 |
| 料筒温度/℃ | 180-220 |
| 螺杆类别 | 标准螺杆（直通式喷嘴） |
| 锁模力/（t/in2） | 2 |
| 注射速度 | 快速 |
| 注射压力/Mpa | 35-140 |
| 残料量/mm | 3-12 |
| 背压/Mpa | 5-10 |
| 再生料/% | 20-30 |
| 停机处理 | 关料闸注射完即可 |
注：in2=6.4516 X 10-4m2。
PS的模具设计与制造
| 项目 | 指标 |
| 合适壁厚/mm | 1.5-3 |
| 浇口设计 | 侧浇口、直接浇口、扇形浇口、环形浇口、点浇口 |
| 收缩率/% | 0.4-0.6 |
共混改性塑料：
① PS+PVC 共混成为性能较好的不燃塑料。
② PS+PPO 改善PPO加工性、降低吸湿性、降低成本、提高PS耐热和抗冲击性。
塑料种类繁多，应用广泛，已成为我们生活中不可或缺的材料。丰铁的注塑成型技术也随着时代的要求不断地提升，更多内容请继续关注公众号或企业网站。
————以上内容部分选自《注射成型实用技术》
