注塑机电器部分的故障及处理
浏览量:858

    关于电器部分的故障及处理,在检修机器之前,先根据故障现象,判断此故障是因为电器元件的故障还是液压故障引起的,然后再进行进一步的测试。

   电器故障先判断是因为输入部分还是输出部分引起的。如果输入部分与输出部分都完好,再进一步判断主机板哪一部分出现问题。在检查电器故障时,应先检查是否有短路现象,电源电压(其中包括 INPUT 及OUTPUT)是否正常。


以下是电器原理图框


主机板:负责整个控制系统的数据、处理、接受外部的输入信号,进行逻辑运算,发出控制信号,包括输入/输出板。

控制面板:塑胶工艺参数及操作命令通过此部分送入主机板,然后由主机板发出相应的控制命令进行工作。

输出板:由主机板送来的控制信号,经输出板放大后,再送到电磁阀,由此控制机器动作。

开关电源:供给主机板电源,开关电源板输入电源为 AC:220V,输出板电源为 DC:24V,面板电源为 DC:5V,电压要求稳定,输入板电源为 DC:24V。

输入板:外部的开关信号经输入板送至主机板处理,输入板起到缓冲隔离的作用。

显示:显示整个系统的动作状态及故障。

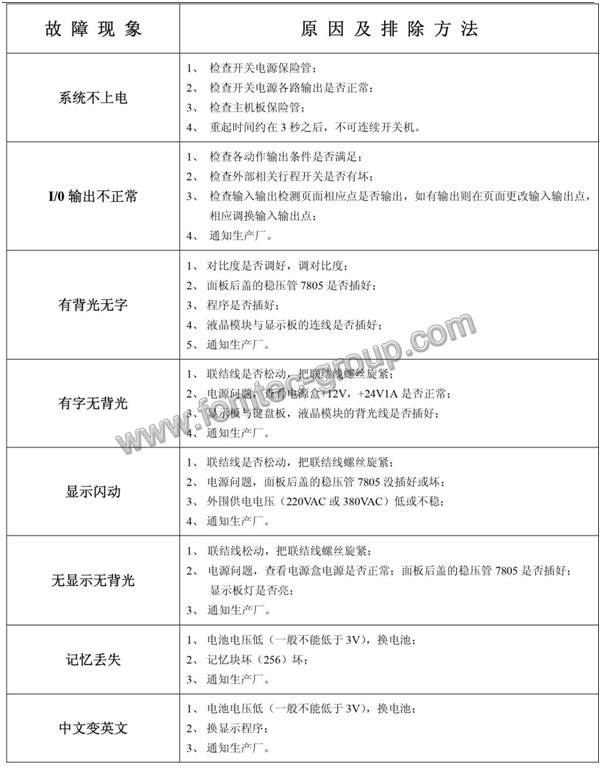

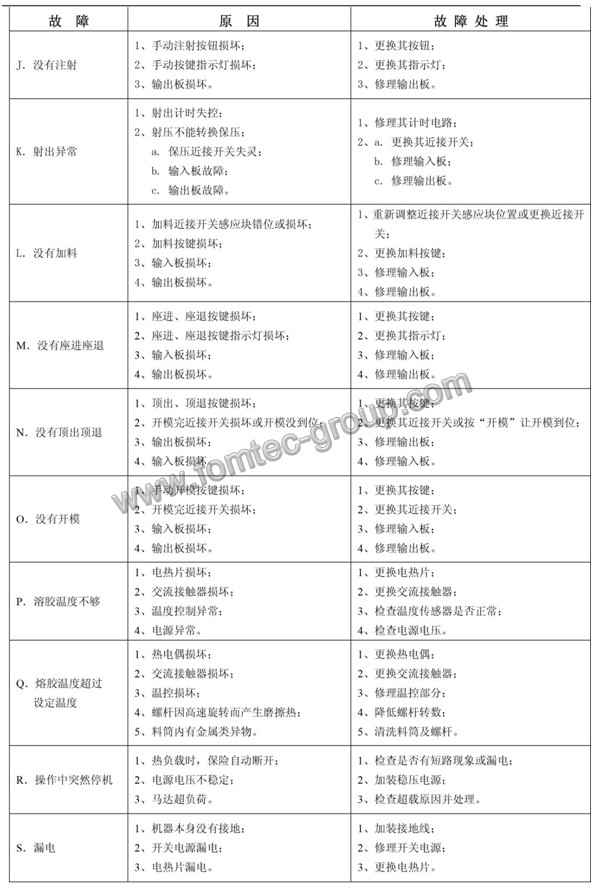

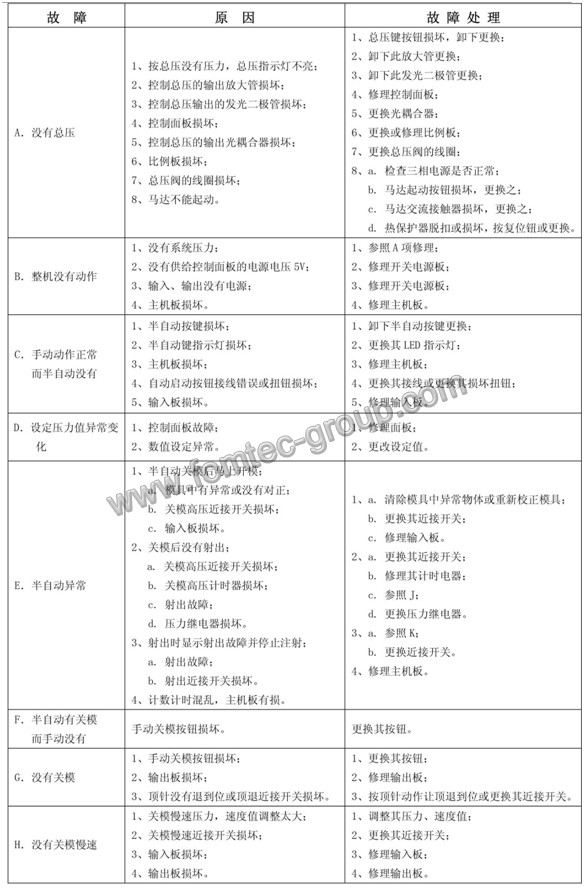

具体故障的原因和故障处理,我们可以参考以下内容:

友情提示:机器发生故障时,要请专业人员进行检查和维修。
